Wie lassen sich Materialflüsse vor dem Bau einer Anlage überprüfen?

renz · 12 Okt. 2026

Materialflüsse lassen sich vor dem Bau einer Anlage am zuverlässigsten durch digitale Simulationsverfahren überprüfen, insbesondere durch 3D-Simulation und Materialflusssimulation. Diese Methoden bilden geplante Produktionssysteme virtuell ab und machen Engpässe, Auslastungsprobleme und Layoutschwächen sichtbar, bevor auch nur ein Fundament gegossen wird. Die folgenden Abschnitte gehen auf die wichtigsten Fragen rund um Methoden, Ablauf und Entscheidungsnutzen ein.

Welche Methoden gibt es zur Materialflussanalyse in der Planungsphase?

In der Planungsphase stehen im Wesentlichen drei Methoden zur Verfügung: die rechnerische Materialflussanalyse auf Basis von Prozesszeiten und Kapazitätswerten, die Wertstromanalyse zur Visualisierung von Material- und Informationsflüssen sowie die digitale Materialflusssimulation, die dynamische Wechselwirkungen im System abbildet. Für komplexe Anlagen ist die Simulation die aussagekräftigste Methode.

Die rechnerische Analyse eignet sich gut für einfache, lineare Prozesse. Sie arbeitet mit Durchlaufzeiten, Taktzeiten und Pufferkapazitäten und liefert schnell erste Orientierungswerte. Ihre Grenzen zeigen sich, sobald mehrere Prozessschritte miteinander interagieren oder variable Losgrößen ins Spiel kommen.

Die Wertstromanalyse stammt aus dem Lean-Umfeld und visualisiert den Fluss von Material und Information durch eine Fertigung. Sie hilft, Verschwendung und unnötige Transportwege zu identifizieren, bildet aber keine zeitdynamischen Effekte ab, etwa Staubildung an Puffern oder Auswirkungen von Maschinenausfällen.

Die digitale Materialflusssimulation, oft als 3D-Simulation umgesetzt, verbindet beide Ansätze und geht darüber hinaus. Sie modelliert das gesamte System mit seinen Abhängigkeiten, Zufallseinflüssen und Varianten und liefert statistisch belastbare Aussagen über Durchsatz, Auslastung und Engpässe. Gerade in der digitalen Fabrikplanung ist sie das Werkzeug der Wahl, wenn Investitionsentscheidungen auf einer soliden Grundlage stehen sollen.

Wie funktioniert die 3D-Simulation zur Überprüfung von Materialflüssen?

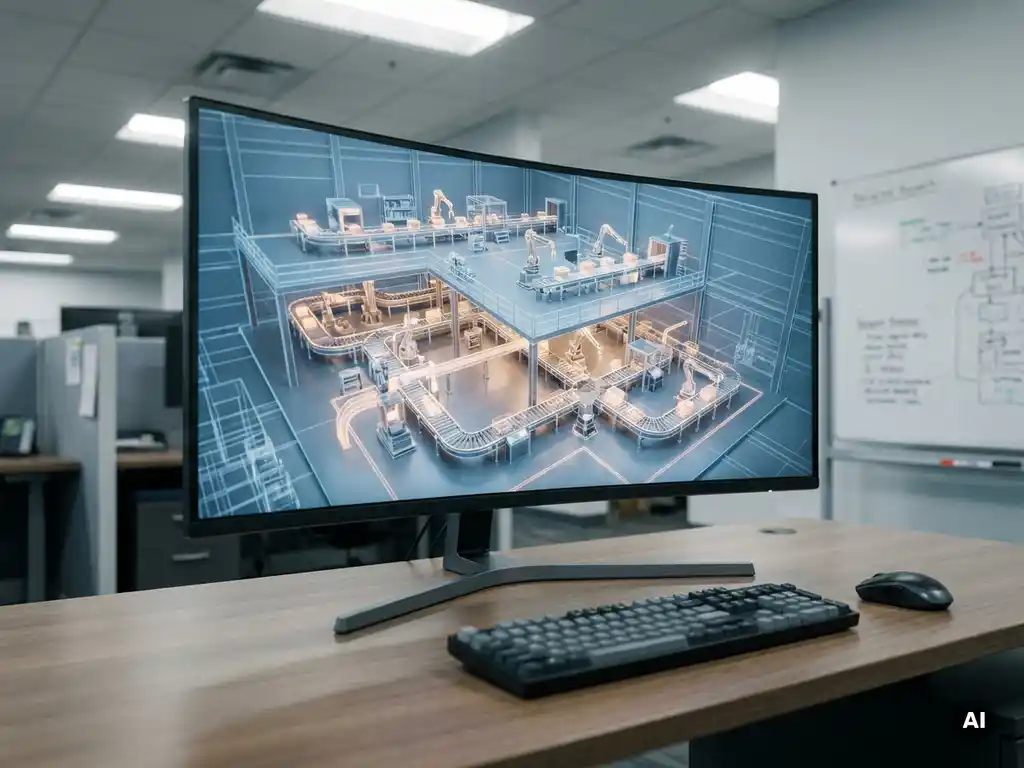

Die 3D-Simulation zur Überprüfung von Materialflüssen baut ein digitales Abbild der geplanten Anlage auf, inklusive Fördertechnik, Maschinen, Puffer und Transportmittel. Anschließend wird der Produktionsprozess zeitlich beschleunigt durchgespielt, sodass Auslastungen, Wartezeiten und Engpässe sichtbar werden, ohne dass die Anlage physisch existieren muss.

Im ersten Schritt werden die relevanten Systemparameter erfasst: Produktvarianten, Stückzahlen, Taktzeiten, Rüstzeiten, Puffergrößen und das geplante Anlagenlayout. Diese Daten fließen in ein Simulationsmodell, das die realen Abläufe so genau wie möglich nachbildet.

Dann läuft die Simulation über einen definierten Zeitraum, zum Beispiel eine Schicht oder eine Woche, und protokolliert alle relevanten Kennzahlen: Maschinenbelegung, Transportauslastung, Durchlaufzeiten einzelner Bauteile und Warteschlangen an Übergabepunkten. Durch mehrfaches Durchlaufen mit variierenden Eingangsparametern lassen sich Szenarien vergleichen, etwa zwei alternative Layouts oder unterschiedliche Pufferkapazitäten.

Die 3D-Darstellung macht die Ergebnisse auch für Entscheider ohne Simulationshintergrund nachvollziehbar. Statt abstrakter Tabellen sieht man, wo sich Teile stauen, welche Maschine häufig auf Nachschub wartet und wo Transportwege ineffizient verlaufen.

Welche Fehler im Materialfluss deckt eine Simulation auf, die Berechnungen übersehen?

Simulationen decken vor allem dynamische Effekte auf, die statische Berechnungen strukturell nicht erfassen können: Staubildung durch zufällig auftretende Schwankungen, Wechselwirkungen zwischen parallel laufenden Prozessen und die Auswirkungen kurzzeitiger Störungen auf das Gesamtsystem. Diese Effekte entstehen erst im Zusammenspiel mehrerer Systemelemente.

Ein typisches Beispiel ist der sogenannte Bullwhip-Effekt im Materialfluss: Eine kleine Schwankung in der Nachfrage oder Bearbeitungszeit an einer Station pflanzt sich durch das System fort und führt weiter hinten zu deutlich größeren Pufferschwankungen. Reine Kapazitätsrechnungen, die mit Mittelwerten arbeiten, unterschätzen diesen Effekt systematisch.

Auch Engpässe, die nur zu bestimmten Tageszeiten oder bei bestimmten Produktmixen auftreten, bleiben in der Berechnung oft unsichtbar. Die Simulation zeigt, wann und unter welchen Bedingungen eine Ressource zur Bremse wird. Das erlaubt gezielte Gegenmaßnahmen, zum Beispiel die Anpassung von Puffergrößen oder die Verschiebung von Rüstvorgängen.

Darüber hinaus lassen sich mit der Simulation Ausfallszenarien testen: Was passiert, wenn eine Maschine für zwei Stunden ausfällt? Welche Stationen laufen leer, welche laufen voll? Solche Fragen beantwortet eine Berechnung nicht, weil sie keine zeitliche Dynamik abbildet.

Ab welcher Anlagenkomplexität lohnt sich eine Materialflusssimulation?

Eine Materialflusssimulation lohnt sich ab dem Moment, in dem mehrere voneinander abhängige Prozessschritte, variierende Produktmixe oder geteilte Ressourcen im Spiel sind. Als grobe Orientierung: Sobald eine Anlage mehr als drei bis vier verkettete Stationen umfasst oder Produkte unterschiedliche Wege durch das System nehmen, übersteigt die Systemkomplexität das, was statische Berechnungen zuverlässig erfassen.

Bei einfachen, linearen Einzweckanlagen mit konstantem Produktmix und stabilen Taktzeiten reicht eine rechnerische Analyse oft aus. Der Aufwand für ein Simulationsmodell wäre dort nicht verhältnismäßig.

Anders verhält es sich bei automatisierten Fertigungszellen mit mehreren Robotern, bei Montagelinien mit Variantenvielfalt oder bei Intralogistiksystemen mit dynamischer Routenführung. Hier können Fehler im Layout oder falsch dimensionierte Puffer zu erheblichen Mehrkosten im Betrieb führen, die ein Simulationsprojekt in der Planungsphase bei Weitem übersteigen.

Auch der Investitionsrahmen spielt eine Rolle: Je höher die geplanten Investitionskosten, desto mehr rechtfertigt sich der Aufwand für eine belastbare Absicherung durch Simulation. Eine Anlage im einstelligen Millionenbereich trägt das Risiko einer Fehlplanung deutlich schwerer als ein kleiner Handhabungsautomat.

Wie werden Simulationsergebnisse in Planungsentscheidungen überführt?

Simulationsergebnisse fließen in Planungsentscheidungen ein, indem sie verschiedene Layoutvarianten oder Konfigurationen anhand konkreter Kennzahlen vergleichbar machen. Durchsatz, Auslastungsgrade, Pufferfüllstände und Durchlaufzeiten werden für jedes Szenario ausgewertet und dem Planungsteam als Entscheidungsgrundlage aufbereitet.

Der Prozess folgt in der Praxis einem klaren Muster: Zunächst werden mehrere Varianten des Anlagenkonzepts simuliert, zum Beispiel unterschiedliche Layoutanordnungen oder Pufferkapazitäten. Die Ergebnisse zeigen, welche Variante den geforderten Durchsatz erreicht, wo Reserven bestehen und welche Konfiguration am stabilsten auf Schwankungen reagiert.

Diese Erkenntnisse werden dann in konkrete Planungsempfehlungen übersetzt: Welches Layout wird umgesetzt? Wie groß werden Puffer dimensioniert? Welche Stationen benötigen Redundanz? Die Simulation liefert dabei keine fertigen Entscheidungen, sondern eine faktenbasierte Grundlage, auf der das Planungsteam begründet wählen kann.

Wichtig ist, dass die Simulationsergebnisse dokumentiert und für spätere Planungsschritte gesichert werden. Ändern sich Rahmenbedingungen, zum Beispiel durch neue Produktvarianten oder geänderte Stückzahlanforderungen, lässt sich das Modell anpassen und erneut auswerten, ohne von vorn beginnen zu müssen. Dieser Ansatz unterstützt auch die Konzept- und Projektentwicklung in frühen Phasen, in denen Entscheidungen noch vergleichsweise günstig korrigiert werden können.

Wie Authaler+Renz Materialflüsse vor dem Bau überprüft

Authaler+Renz erstellt detaillierte 3D-Simulationen geplanter Fertigungs- und Produktionsanlagen, um Materialflüsse bereits in der Planungsphase zuverlässig zu überprüfen. Das Ingenieurbüro aus Kirchheim unter Teck verbindet langjährige Erfahrung im Maschinenbau mit modernen Simulationswerkzeugen, die alle relevanten Bereiche der Produktion abdecken.

Analyse von Auslastung, Layout und Engpässen auf Basis des geplanten Anlagenkonzepts
Visualisierung von Schwachstellen und Optimierungspotenzialen, bevor die Anlage gebaut wird
Vergleich mehrerer Layoutvarianten anhand konkreter Kennzahlen wie Durchsatz und Pufferfüllstand
Dokumentation der Ergebnisse als Grundlage für weitere Planungsschritte und Investitionsentscheidungen

Wer einen Materialfluss vor dem Bau absichern möchte, kann direkt Kontakt aufnehmen und das Vorhaben mit den Ingenieuren besprechen. Alle Informationen zur 3D-Simulation sowie ein Kontaktformular finden sich auf der Website von Authaler+Renz.
